智能型插入式电磁流量传感器（简称传感器）和智能型插入式电磁流量转换器（简称转换器）配套成智能型插入式电磁流量计，用来测量管道内各种导电液体的体积流量。特别适用于测量大口径管道内介质的流量，具有价格低廉，测量准确等优点。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制等。与管道通过安装底座、球阀和压紧螺母、定位螺钉连接，安装简单方便。
一、特点：
测量不受流体密度、粘度、压力和电导率变化的影响
测量管内无阻碍流动部件，无压损，直管段要求较低
系列公称通径(mm)：150～3000
转换器采用新颖励磁方式，功耗低、零点稳定
流量范围度：可达1500：1
转换器可与传感器组成一体型或分离型
转换器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠
流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量，可显示正、反流量，并具有多种输出，电流、脉冲、数字通讯、HART
转换器采用表面贴装技术(SMT)，具有自检和自诊断功能
二、结构
智能型传感器主要由测量头（或测量管）、励磁系统、插入插、接线盒、安装底座、密封定位机构等组成。
测量头（或测量管）：测量头（测量管）处于管道被测流流速质点处，用来检测该点的流速。测量头（或测量管）由绝缘材料制成的端头或者导管，在其上装有一对电极。除电极端头或测量管内壁外，其它部分与被测流体绝缘状态。
励磁系统：励磁系统的作用是产生一个工作磁场，它由励磁线圈和铁芯所组成，它被绝缘密封到插入插内。
插入杆：由不锈钢材料制成。测量头和测量管固定在插入插内。励磁引线和电极引线通过插入杆与被测介质密封并连接到接线盒中。插入杆上焊有方向指示标记，用以在安装时保证工作磁场、流速和电极连线三者互相垂直，符合法拉第感应定律的要求。
接线盒：接线盒位于传感器上部，接线盒内接线端子起传感器和转换器相互连接作用。
安装底座：安装底座是焊接在被测管道上，用来与安装球阀连接、插入流量计传感器的部分。
密封机构：由不锈钢材料制成的压紧螺纹座、压紧螺母、橡胶垫圈和定位螺钉等组成，用以密封插入传感器，使之能够承受一定的工作压力。
插入式电磁流量计可分为一体插入式电磁流量计和分体插入式电磁流量计
三、性能参数：
公称通径 DN150-DN3000
精确度 ±1.5% 、±1.0%
流体电导率 ≥10μs/cm
公称压力 0.6MPa-2.5MPa
环境温度 -25--70℃（高温型：-25--150℃）
电极材料 不锈钢、哈氏合金、钛、钽、铂铱合金
连接形式：简易球阀连接
外壳防护 IP65/IP67 /IP68

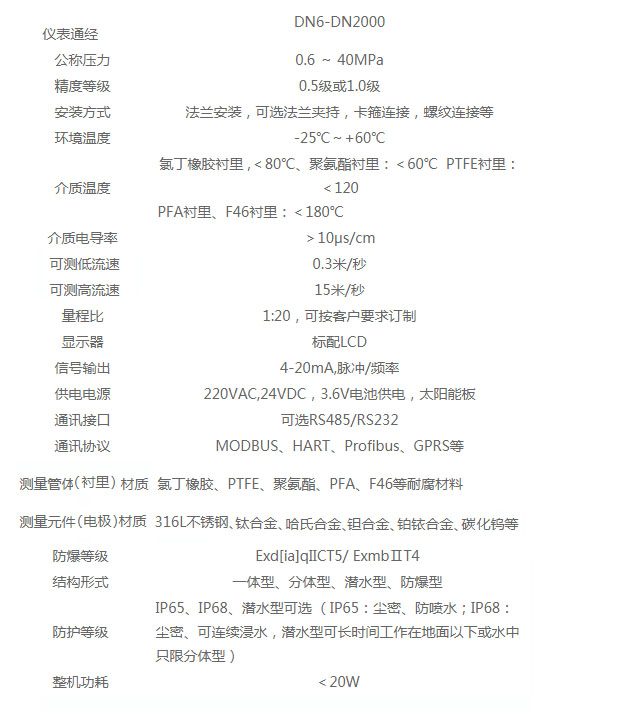

三、详细参数
