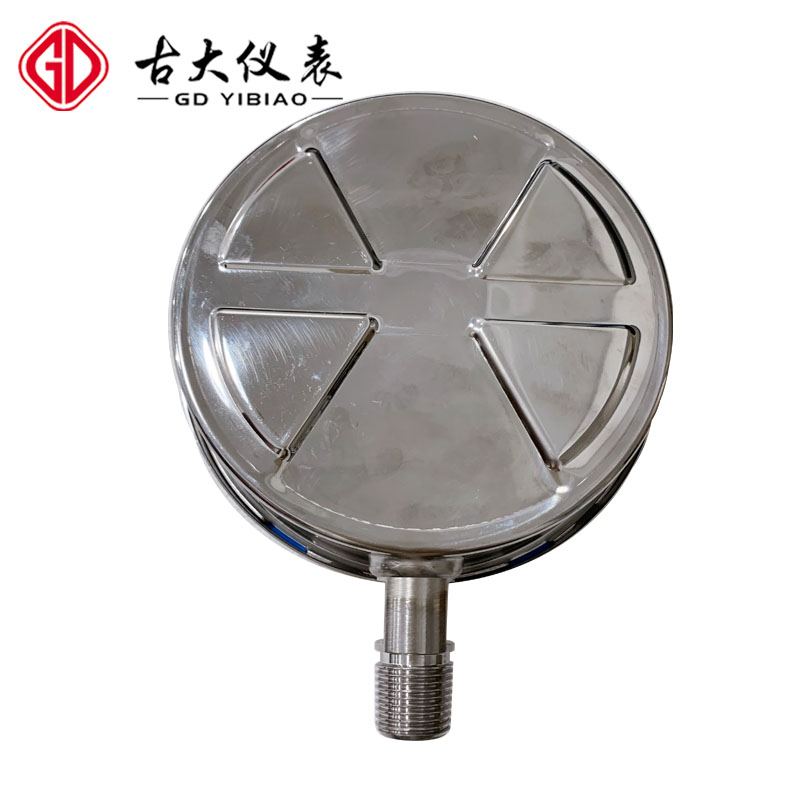

产品简介
不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为*内用户对引进*外先进技术装备中的同类仪表实现*产化的理想配套产品。
结构原理
仪表由导压系统(包括接头、弹簧、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(*般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
主要技术指标
标度范围、精确度等*
| 型号 |
标度范围Mpa(Hg～Psi) |
精确度等* |
Y-60B-F
Y-60B-FZ
Y-63B-F
Y-63B-FZ |
0～0.6、1、1.6、2.5、4、6、
10、16、25、40、60
-0.1～0.5、0.9、1.5、2.4 |
2.5 |
Y-100B-F
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-F
Y-153B-F
Y-153B-FZ |
0～0.1、0.16、0.25、0.4、0.6、1、1.6
2.5、4、6、10、16、25、40、60
-0.1～0、0.06、0.15、0.3
0.5、0.9、1.5、2.4
(-30"～0、15、30、60、100、150;
0～15、30、60、100、200、300、400
600、800、1000、1500、2000、
3000、4000、6000、10000 ) |
1.6
(1) |
注：括号内的标度范围和精确度等*仅供特殊订货。
型号表示
| Y |
- |
规格 |
内容 |
| 压力表 |
|
仪表公称直及安装形式 |
|
60、100、150分别表示直径为60、100、150mm
的径向直接安装式
63、103、153分别表示直径为63、103、153 mm
的轴向嵌装式（其中63型另有轴向直接安装式） |
| B |
|
|
| 不锈钢 |
- |
|
|
| |
F |
耐蚀 |
| FZ |
耐蚀抗振 |
| 功能 |
|
| Y |
- |
|
B |
- |
|
|
使用环境温度：-25～70℃（外壳内充液）
-40～70℃（外壳内不充液）
温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4*（外壳内充液）
V·H·3*（外壳内不充液）
外壳防护等*：IP65
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0 kg (Y-150B-F)
导压系统及外壳等材质
| 零件名称 |
材料牌号 |
| Y-60B |
Y-100B、Y-150B |
| 接头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
| 弹簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
| 外壳 |
0Cr18Ni9 |
| D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
| 60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5;Z1/4"(NPT) |
| 100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5;
Z1/2";Z1/4"(NPT) |
| 150 |
165 |
5.8 |
≤125 |
≤60 |
