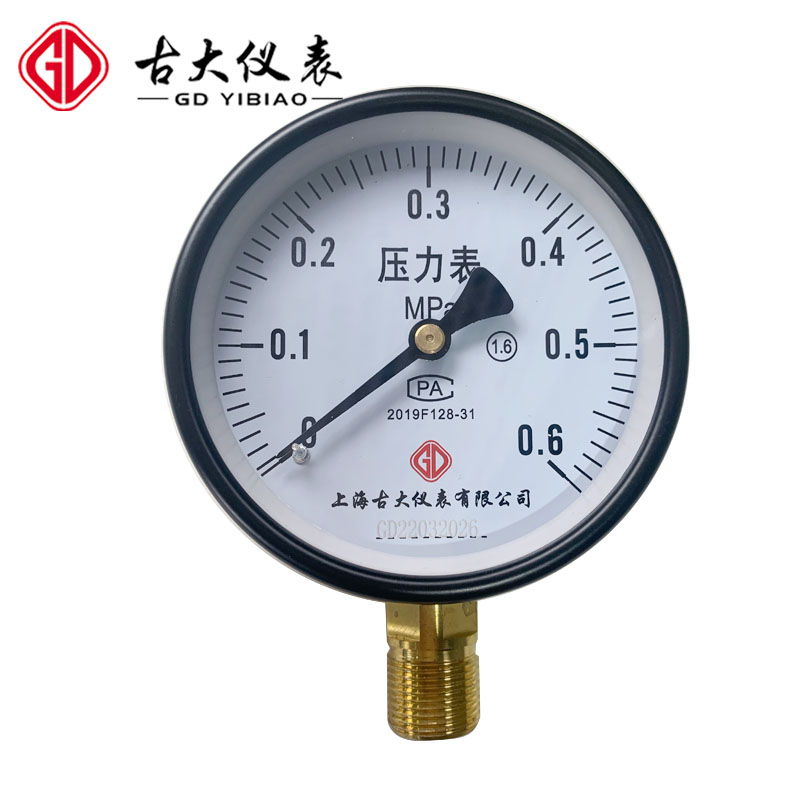

产品简介
*般压力表适用于测量无爆炸危险，不结晶，不凝固及对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
主要技术指标
| 型号 |
Y-40
Y-40Z |
Y-60
Y-60Z
Y-60ZT |
Y-100
Y-100ZT |
Y-150
Y-150ZT |
Y-200
Y-250 |
| 公称直径mm |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200、Φ250 |
| 接头螺纹 |
M10×1 |
M14×1.5 |
M20×1.5 |
| 精确度等* |
2.5 |
1.5 |
| 测量范围Mpa |
0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 |
0～0.6；1；
1.6；2.5；4；6 |
| 0~10;16;25 |
0~10;16;25;40;60 |
| 0.1~0 |
-0.1～0；-0.1～0.6；0.15；0.3；0.5；0.9；1.5；2.4 |
使用环境条件：-40℃～70℃，相对湿度不大于 85%
温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
主要零部件材质：
| 零件名称 |
接头 |
弹簧管 |
机芯 |
外壳 |
| 材料牌号 |
铜合金Hpb59-1 |
磷铜QSn4-0.3 |
铜合金 |
钢板0.8F |
结构原理
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。
外形尺寸
| 型号 |
D(Φ) |
d |
d1(Φ) |
L |
d0(Φ) |
B |
H |
d2(Φ) |
H1 |
H2 |
| Y-40 |
40 |
M10×1 |
4 |
10 |
|
58 |
23 |
|
|
8.5 |
| Y-40Z |
40 |
M10×1 |
4 |
10 |
|
44 |
23 |
|
|
0 |
| Y-60 |
60 |
M14×1.5 |
5 |
14 |
|
56 |
28 |
|
|
10.5 |
| Y-60Z |
60 |
M14×1.5 |
5 |
14 |
|
56 |
28 |
|
|
0 |
| Y-60ZT |
60 |
M14×1.5 |
5 |
14 |
72 |
56 |
28 |
5 |
24 |
0 |
| Y-100 |
100 |
M20×1.5 |
6 |
20 |
|
90 |
42 |
|
|
16 |
| Y-100ZT |
100 |
M20×1.5 |
6 |
20 |
118 |
83 |
43 |
5.5 |
25 |
24 |
| Y-150 |
150 |
M20×1.5 |
6 |
20 |
|
116 |
44 |
|
|
16 |
| Y-150ZT |
150 |
M20×1.5 |
6 |
20 |
165 |
85 |
45 |
5.5 |
27 |
35 |
| Y-200 |
200 |
M20×1.5 |
6 |
20 |
|
140 |
46 |
|
|
16 |
| Y-250 |
250 |
M20×1.5 |
6 |
20 |
|
170 |
60 |
|
|
|
