应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
一、简介：

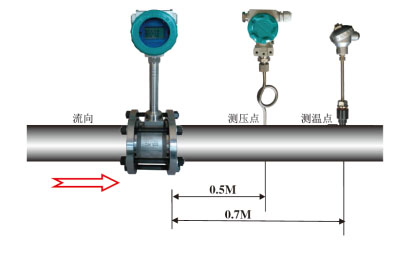

现场工况有时候用一体式涡街流量计不方便观察流量读数，此时就要用到分体式流量计。分体式涡街流量计是涡街传感器（脉冲输出）与二次显示仪表（积算仪）配套可将显示仪表用线缆拉到容易观看的环境中便于观察流量读数。分体式流量计被广泛的应用在高温高空的工作环境中。分体式涡街流量计也方便在管道上加PT100和压力变送器，轻松方便的实现温度和压力补偿。在二次显示仪表上也可显示介质的瞬时质量流量、累积质量流量，同时也可显示介质的温度和压力，可测量液体、一般气体、饱和蒸汽、过热蒸汽等。
二、特点：
1、测量精度高，量程宽；
2、测量介质广泛，可测量液体、气体和蒸汽；
3、工作温度高，介质温度可达330℃；
4、无运动部件，无磨损，可靠性高；
5、表体采用不锈钢材料，耐腐蚀。
三、工作原理：
当管道中流体介质通过旋涡发生体(三角柱)时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：
f=StV/d ……………………（1）
式中： f—卡门涡街的释放频率
St—斯特罗哈尔（Strouhal）数
V—介质流速
d—三角柱的宽度
斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。
四、安装注意事项：
1.前管段在没有阀及弯管的情况下，要留有不短于10D的直管段，后直管段不短于5D；有阀或是弯管，前直管段不得短于20D。
2.两个法兰与管道的焊接间不得有泄漏，烧焊后把焊渣清除干净。
3.不准将法兰与表体夹在一起烧焊，这样会烧坏探头。
4.管道不得有颤动，防止干扰信号产生。

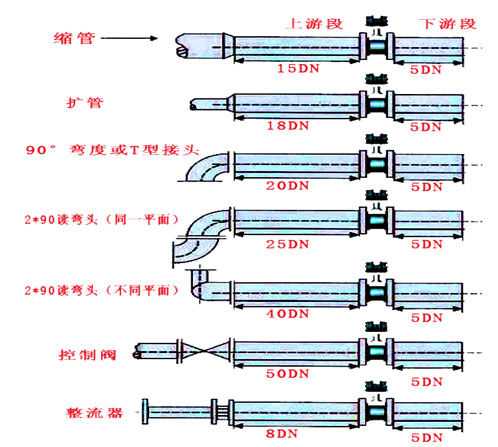

5.满足前后直管段的要求（附安装图）
