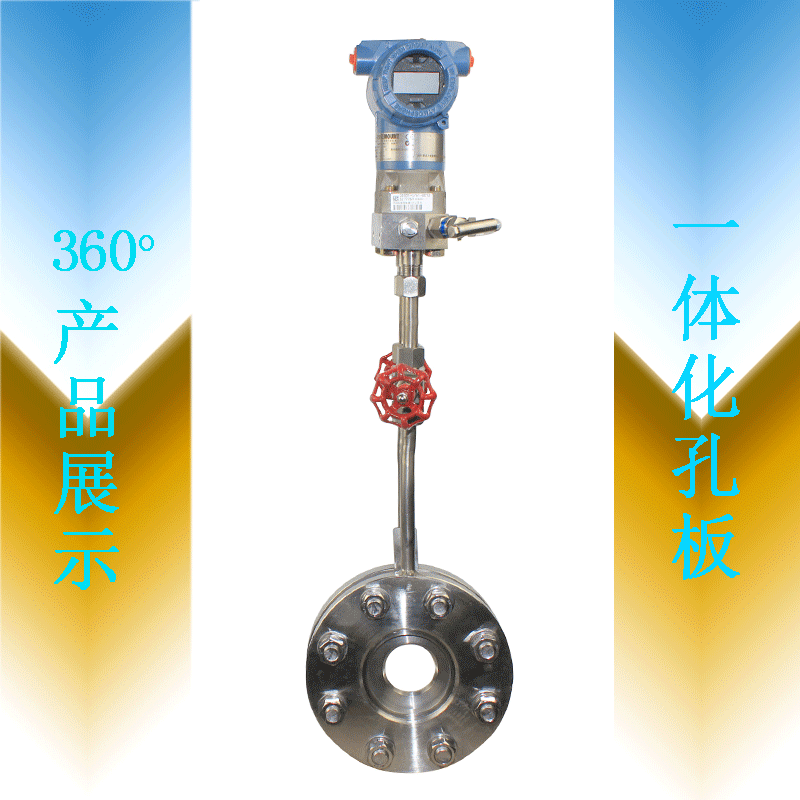

一、工作原理：充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
一体化孔板是将针型阀、三阀组、差压变送器连接在一起使现场安装更加方便、快捷。该孔板流量计采用微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
二、孔板流量计的特点：
1.标准型节流装置无须实流校准，即可投用。
2.一体化孔板流量计安装更简单，无须现场再另配引压管。
3.应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
管道口径：DN15～DN2000
插入式：DN100～DN2000
精度等级： ±1.5级，±1.0级
插入式：±1.5级、±2.5级
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
连接方式： 法兰夹装、螺纹连接、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN 插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
